FHHN加氢纯化装置
  • FHHN加氢纯化装置
产品说明
工作原理 技术指标
     本系列装置采用催化脱氧+吸附干燥方法,除去氮气中的氧、水、二氧化碳和尘等杂质,获得高纯氮气,普氮和加入的氢气经静态混合器充分均匀混合后进入脱氧器,在催化剂的作用下,氮气中的残氧和氢气反应生成水,氮气经过滤水后进入脱氢器除去过量氢,如果允许氮气中含有一定量的氢气,则不脱氢,再进入干燥装置深度除水,得到干燥的高纯度氮气。

FHHN-A型
· 氮气产量:10~2000Nm³/h
· 氮气纯度:≥99.99%
· 氧含量:≤5ppm
· 氢含量:500ppm~5%(可调)
· 露点:≤-60℃

FHHN-B型
· 氮气产量:10~2000Nm³/h
· 氮气纯度:≥99.9995
· 氧含量:≤5ppm
· 氢含量:≤5ppm
· 露点:≤-60℃

技术特点
1、自动控制加氢量,自动化程度高,安全可靠;
2、采用高效催化剂,工艺先进,性能稳定;
3、采用安全可靠的控制元件,运行可靠;
4、智能联锁放空,多种故障报警,使用户及时发现解决问题。

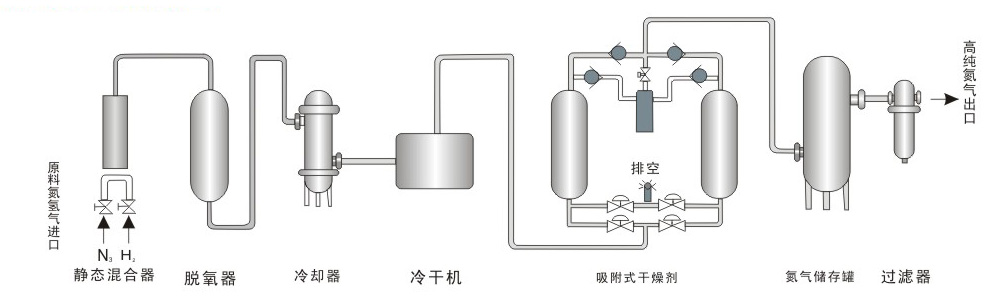

系统工艺流程图
FHHN-A型技术参数表
型号 普氮气耗量
(Nm³/h)
额定产氮量
(Nm³/h)
耗氢量
(Nm³/h)
装机功率
(kw)
冷却水循环量
(Nm³/h)
FHHN-10A 11 10 0.15 1 0.2
FHHN-20A 22 20 0.3 1 0.4
FHHN-40A 44 40 0.45 1.5 0.6
FHHN-60A 68 60 0.7 1.5 0.8
FHHN-100A 110 100 1.2 2 1.5
FHHN-150A 165 150 1.7 3 1.8
FHHN-200A 220 200 2.3 5 2.2
FHHN-300A 330 300 3.4 6 3.5
FHHN-400A 440 400 4.5 7 4.5
FHHN-500A 550 500 5.6 9 5.5

注: 1.本表所列数据以20℃环境温度,0米标高,32℃冷却水温度,进口氮气纯度为99.5%为设计基准。
  2.进口氮气纯度允许在99%~99.9%范围内调节,调整耗氢量等参数。
  3.如上表未涉及的型号或设计条件改变时,设备详细资料请向本公司资讯、索取。

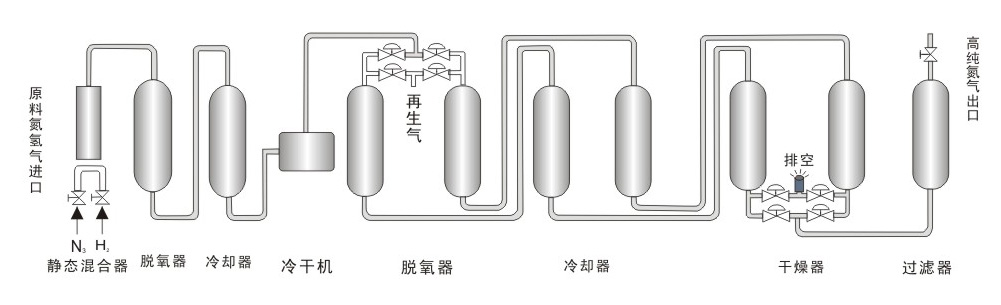

系统工艺流程图
本工艺是在加氢除氧后通过催化剂进一步除去氮气中的残氢,适用于对过量氢有一定要求的工艺场合。
FHHN-B型技术参数表
型号 普氮气耗量
(Nm³/h)
额定产氮量
(Nm³/h)
耗氢量
(Nm³/h)
装机功率
(kw)
冷却水循环量
(Nm³/h)
FHHN-10B 11 10 0.15 2.5 0.4
FHHN-20B 22 20 0.3 3.5 0.8
FHHN-40B 44 40 0.45 4.5 1.2
FHHN-60B 68 60 0.7 6 1.5
FHHN-100B 110 100 1.2 9 2.7
FHHN-150B 165 150 1.7 12 3.5
FHHN-200B 220 200 2.3 18 4.3
FHHN-300B 330 300 3.4 25 6.2
FHHN-400B 440 400 4.5 32 8.6
FHHN-500B 550 500 5.6 37 10.5

注: 1.本表所列数据以20℃环境温度,0米标高,32℃冷却水温度,进口氮气纯度为99.5%为设计基准。
  2.进口氮气纯度允许在99%~99.9%范围内调节,调整耗氢量等参数。
  3.如上表未涉及的型号或设计条件改变时,设备详细资料请向本公司资讯、索取。
