工作原理 |
VPSA真空变压吸附空分制氧,是用户超大气压吸附真空解吸的流程,根据制氧分子筛在加压下选择吸附空气中的氮气,而未被吸附的氧气富集在吸附塔顶部用为产品气输出,与此同时,另一吸附塔进行真空再生。当处于吸附件状态的吸附塔临近饱和之前,该塔自动减压解吸再生,而另一只完成再生的吸附塔开始加压吸附制取氧气。如此循环,两只强附塔交替重复产氧和再生,实现连续制取氧气。 氧气和氮气的沸点接近,两者很难分离,一起在气相得到富集。因此直空变压吸附制氧装置通常只能获得纯度90~90%的氧气(氧的极限纯度为95.6%,其余为氩气)又称富氧,与深冷空分装置相比,后者能制取纯度99.5%以上的氧气。 |
技术特点 | 技术指标 |
1、设备运行能耗低,成本少,适应性强,产气快速,纯度一定、易调节; 2、模块化结构设计,节省占地面积; 3、操作简便,性能稳定,自动化程度高,可实现无人运行; 4、合理的内部结构设计,提高碳分子筛的吸附效率; 5、特殊的气流扩散设置,减轻气流高速冲击,延长碳分子筛的使用寿命; 6、关键部件采用著名品牌是设备品质的保证; 7、自动联锁放空装置,保证成品氮气品质; 8、可选配触模式屏幕显示,露点检测、节能控制、DCS通讯等。 |
氧气流量:3~200Nm³/h 氧气纯度:95~99.99% 氮气压力:0.1~0.4MPa(提供0.4~3.0MPa) 露点:-40℃~-60℃(常压) |

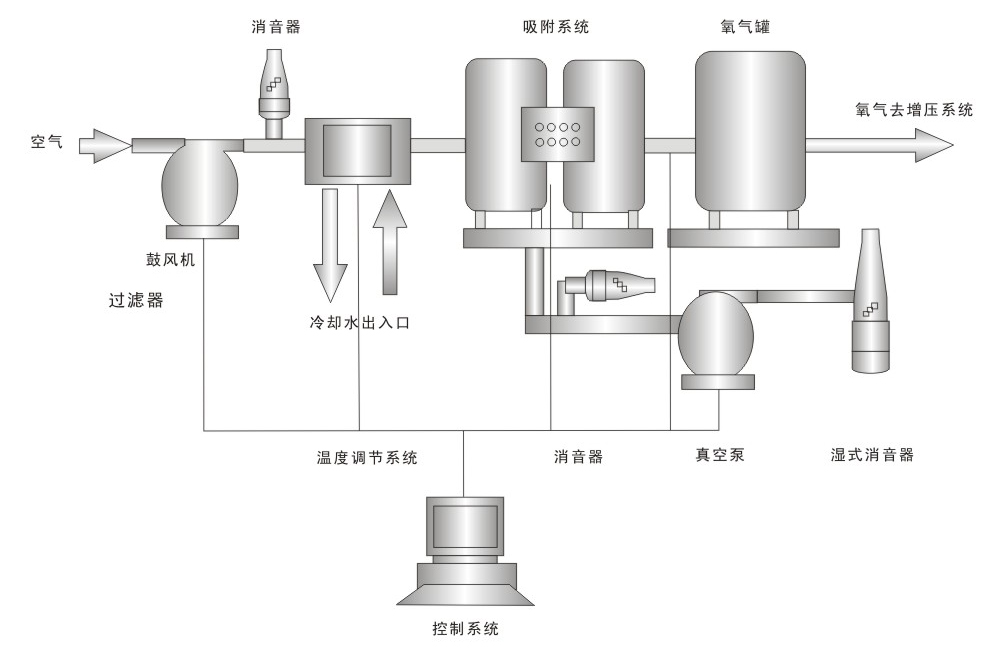

工艺流程图 |
主要参数表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
