玻璃转子流量计用来测量制氮设备的气体流量时，制造厂在恒温（20℃）下用空气标定，并按标准状态（760mmHg，20℃）刻度出厂。对于非空气介质和在不同于上述标准状态下工作时，要进行校正。

        Q0/Q1=（γ1 /γ0）1/2×（ P0 / P1）1/2×（T1 / T0）1/2 =Kγ×Kp× KΥ

    式中：Q0── 仪表出厂按标准状态刻度的显示流量值，Nm3/h
        P0── 出厂校验校正为标准状态的绝压=10332mmH2O；
        T0── 出厂校验校正为标准状态的绝对温度=293.15K；
    γ0── 校验用介质空气在标准状态下重度=1.293kg/Nm3
        P1── 被测介质绝压，表压P1mmH2O+10332；
        T1── 被测介质绝对温度，工作温度t1（℃）+273.15K；
        Q1── 被测介质在标准状态下流量，Nm3/h
    γ1── 被测介质在标准状态下重度，kg/ Nm3
        Kγ── 重度校正系数即被测介质的重度与空气重度之比；
        Kp── 压力矫正系数；
        KΥ── 温度校正系数。

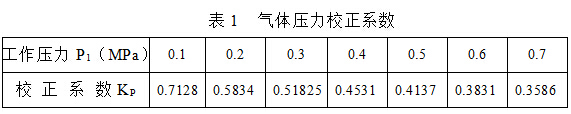

转子流量计生产厂通过实验室校验和现场考验，证明在一般情况下按理想气体进行换算是可以的。同时还证明测量液体流量换算成气体流量时，流量系数变化不大，可忽略不计。因此用转子流量计测量液体、气体、及蒸汽是可以的，为便于换算，现将矫正系数分别列于表1、表2。



        举例说明上式的用法：

转子流量计的读数 Q0= 18Nm3/h， P1=3kgf/cm2，t1=10℃，介质为氮气，求实际流量值。

解：氮气的比重γ=1.2507（标准状态下）

KΥ=（γ1 /γ0）1/2=（1.2507/1.293）1/2=0.984

查表： KP=0.51825 KT=0.9833

    所以Q1=Q0/（KΥ×KP×KT）=18/（0.984×0.51825×0.9833）=35.9（Nm3/h）

在实际使用时，由于温度是在常温下变化，氮气密度与空气密度相近，所以

        Q1=Q0/KP=Q0/(P0/P1)1/2=Q0×(P1/P0)1/2

        P1 ── 被测介质绝压等于表压十大气压压力

        P0 ── 大气压力
